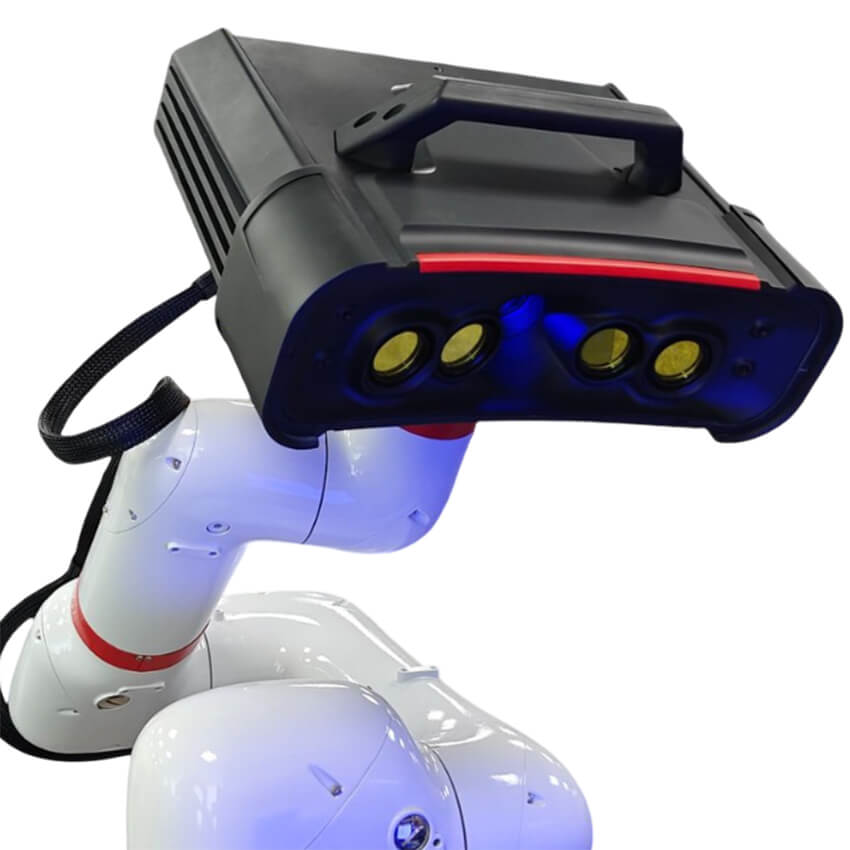

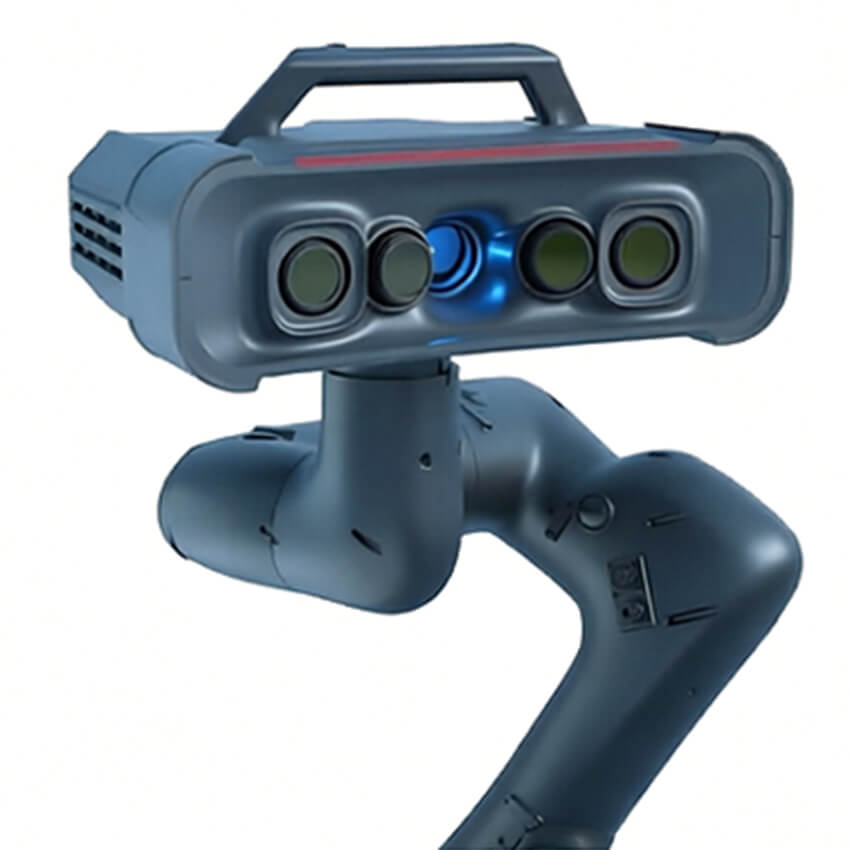

Роботизированный комплекс на базе 3Д сканера RangeVision Proton

Роботизированный комплекс на базе 3Д сканера RangeVision Proton — это готовая «умная мобильная ячейка под ключ», не требующая выделения промышленных мощностей или возведения защитных ограждений. Система оптимально ориентирована на высокоскоростной серийный или регулярный частый метрологический контроль качества прямо в цеху. Решение идеально для бесконтактного 3D-сканирования деталей среднего и малого габарита (предельные размеры: цилиндр до 400 мм в диаметре и 1 м в высоту).

Отсутствие ограждений

Благодаря встроенной системе обратной связи и чувствительной автоматике, коллаборативный робот мгновенно останавливается при любом непредвиденном контакте. Это гарантирует безопасность оператора, целостность оборудования и сканируемой детали. Защитные клетки/кабины и лазерные системы защиты не требуются.

Инфраструктура

Рабочий стол комплекса имеет грузоподъемность до 60 кг и оснащен матрицей отверстий. Это позволяет быстро и жестко крепить любые позиционирующие приспособления под конкретные детали заказчика.

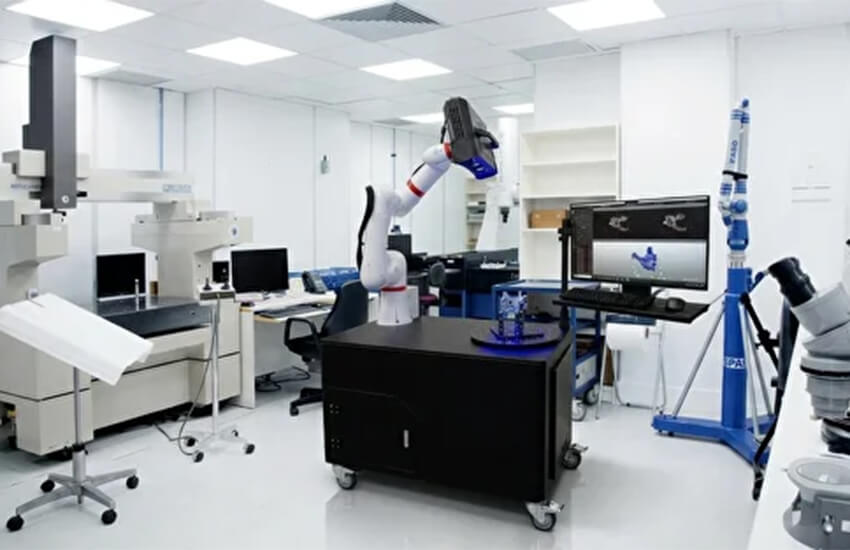

Малые габариты и мобильность

Комплекс имеет габариты 1200 x 600 x 1350 (ДxШxВ, мм), намеренно вписанные в габариты европаллеты и оснащен блокируемыми колесами. Проходит в любой дверной проем и занимает мало места в помещении.

Интуитивное программирование – «обучение за руку»

Для создания сценария сканирования не требуется инженер-программист. Оператор физически берет манипулятор «за голову», подводит сканер к нужным ракурсам вокруг детали, и система запоминает эти позиции. Далее робот воспроизводит эту траекторию.

Энергопотребление

Комплекс подключается к обычной однофазной сети 220В. Потребляемая мощность комплекса с современным ПК не превышает 2 кВт, что сопоставимо с бытовым электроприбором и не требует выделения промышленных мощностей.
